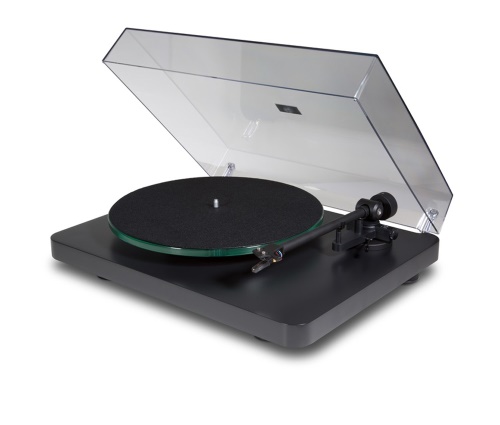

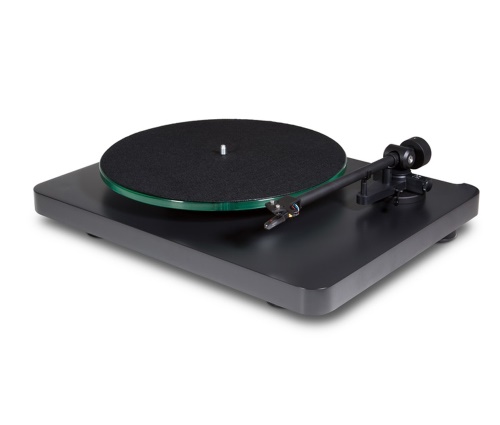

NAD C 558 + (Ortofon OM10) - černá
Gramofon s jednoduchým ručním ovládáním, kvalitním a přesným raménkem, řemínkovým převodem z asynchronního motorku na skleněný 10 mm silný talíř. Zásluhou promyšlené konstruce a použím kvalitních komponentů má gramofon ve své třídě kvalitní zvuk s velkým odstupem rušivého hluku a šumu. Raménko s pevnou hlavou umožňuje nastavení VTA, azimutu, antiskatingu a přítlačné síly. Osazení raménka kvalitní přenoskou Ortofon OM10 v továrně zjednodušuje uvedení do provozu. Gramofon je navržen a vyroben podle požadavků kanadské firmy v SEV Litovel. Nemá vestavěný předzesilovač, zapojuje se proto do phono vstupu zesilovače nebo externí korekčního předzesilovače.
Potřebujete poradit?
Volejte: +420 272 730 448
Technologie
Talíř gramofonu pohání tichý asynchronní motorek napájený střídavým proudem z vestavěného generátoru.
Provozní napětí zajišTuje malý spínaný zdroj, který převádí střídavé napětí 230 V ze zásuvky na stejnosměrné
napětí 15 V. Napájení motorku je tak zcela izolováno od DC složky, kolísání a rušení, které se běžně vyskytuje
v rozvodné síti a může způsobovat hluk motorku a nestabilitu otáček. Rušivé hlukové pozadí významně potlačuje
převod otáček z motorku na subtalíř pružným plochým řemínkem. Ten je uložen v mosazném ložisku s kaleným
ocelovým hřídelem. Všechny tyto díly jsou navrženy pro optimální součinnost a docílení stabilních a přesných
otáček talíře. Kombinace skleněného talíře s masivním šasi pohlcuje energii rezonancí z přehrávané desky

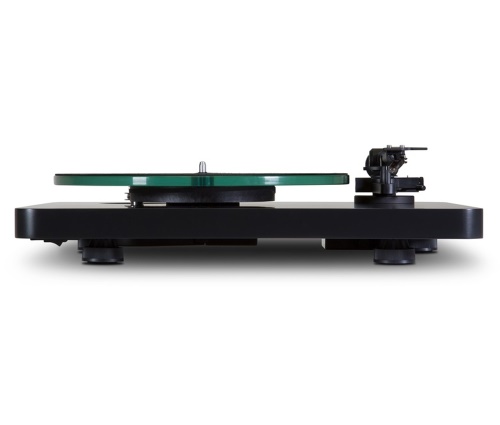

a pružné nožky potlačují přenos vibrací z podložky na přístroj.

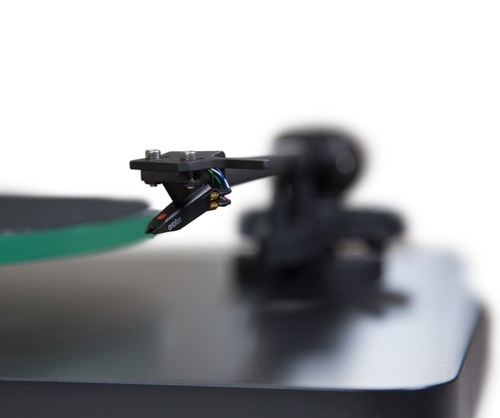

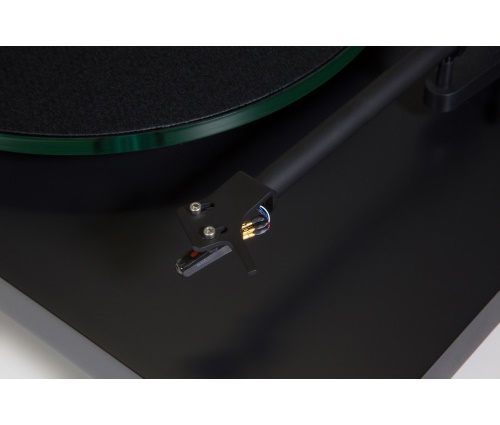

Gramofon NAD C558 je osazen 9" raménkem s mechanickým zvedáčkem, které dosahuje optimální poměr mezi snímací
chybou, vysokou tuhostí a nízkou hmotností. Raménko umožňuje přesného nastavení přítlačné síly a antiskatingu
(kompenzace dostředné síly). Vyladit lze i vertikální snímací úhel (VTA) a azimut pro přesné snímání záznamu
z gramofonové drážky s minimálním zkreslením a opotřebením záznamu.
Masivní šasi tvoří přesný CNC obrobek z MDF vykazující mnohem lepší antirezonční vlastnosti než běžně

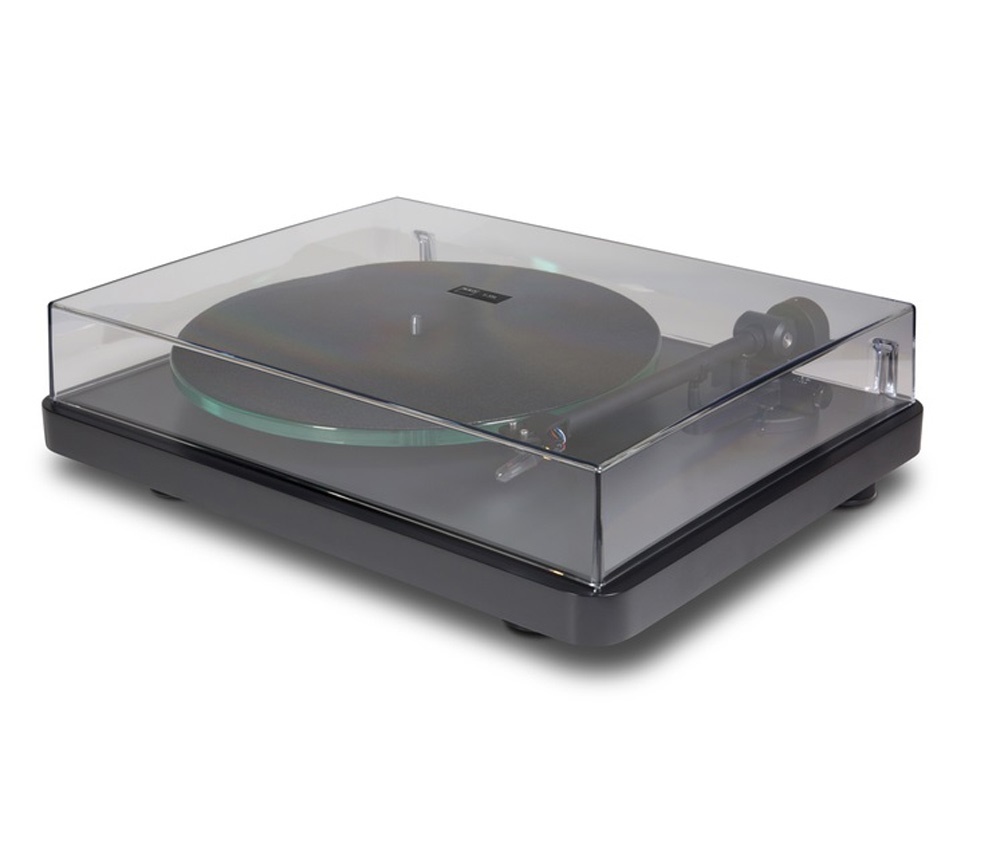

používaná dřevotříska nebo plast. Masivní je i protipracový kryt z průhledného antirezonančního Perspexu
vybavený závěsem, který udrží kryt otevřený v téměř jakékoliv poloze.
- Gramofon s řemínkovým převodem
- Volba otáček 33 / 45
- Skleněný talíř 10 mm s filcovou podložkou
- Precizní AC motor
- Od rozvodné sítě izolované napájení
- 9" raménko s pevnou hlavou
- Nastavení přítlačné síly a antiskatingu
- Možnost vyladění vertikálního snímacího úhlu (VTA) a azimutu
- Předinstalovaná kvalitní přenoska Ortofon OM10
- Masivní základna z MDF a pružné nožky potlačující přenos vibrací
- Nízkorezonanční kryt

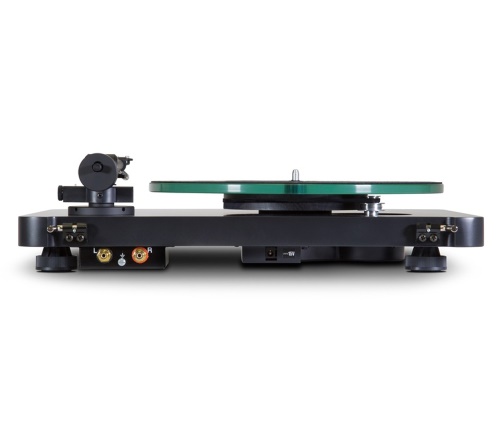

- Odpojitelný kvalitní RCA Cinch kabel se separátním vodičem pro mechanickou zem
Technické parametry
| Rychlost - otáčky |
33 nebo 45 rpm s manuální změnou 78 rpm s výměnou řemeničky (není součástí dodávky) |
| Pohon | řemenem |
| Motor |
AC synchronní, napájený vestavěným generátorem |
| Talíř | Sklo 10 mm, filcová podložka |
| Odchylka rychlosti |
< ± 0,50 % (33 rpm) < ± 0,45 % (45 rpm) |
| Kolísání rychlosti |
< ± 0,15 % (33 rpm) < ± 0,15 % (45 rpm) |
| Odstup signál šum /mech hluk | - 68 dB /- 40 dB |
| Efektivní délka / hmotnost ramene | 230 mm / 9,5 g |
| Přesah | 18 mm |
| Nastavení přítlaku | 0 - 3,0 g |
| Možnost použití přenosky s hmotností | 5 - 12 g |
| Základní deska | MDF |
| Přenoska | MM - Ortofon OM10 |
| Rozměry (š x v x h) | 435 x 125 x 340 mm |
| Napájení | Ext. spínaný zdroj 230 V, 50 Hz |
| Váha | 5,5 kg gramofon, 1,74 kg talíř |
| Dodávané příslušenství |
Acryl kryt Napájecí zdroj Audio kabel RCA Cinch / RCA Cinch Adaptér pro SP desky Imbus klíč pro seřízení ramene Přípravek pro nastavení přítlačné síly Plast nástroj pro ložiska Papírová šablona pro nastavení geometrie Filcová podložka pod desku Bílé bavlněné rukavice |
Přenoska Ortofon OM 10
| Frekvenční rozsah | 20 - 20 000 Hz / + 3 / - 1 dB |
| Přeslechy |
- 22 dB / 1 kHz - 15 dB / 15 kHz |
| Výstupní napětí | 5 mV |
| Vyvážení kanálů | 2 dB / 1 kHz |
| Hrot | diamantový, eliptický |
| Radius r/R | 8/18um |
| Poddajnost | 25um/mN |
| Sledovací schopnost | 70 um (315 Hz, doporučený přítlak) |
| Doporučený přítlak | 1,5 g |
| Doporučená zátěž | 47 kΩ / 200 - 600 pF |
| Hmotnost přenosky | 5 g |
