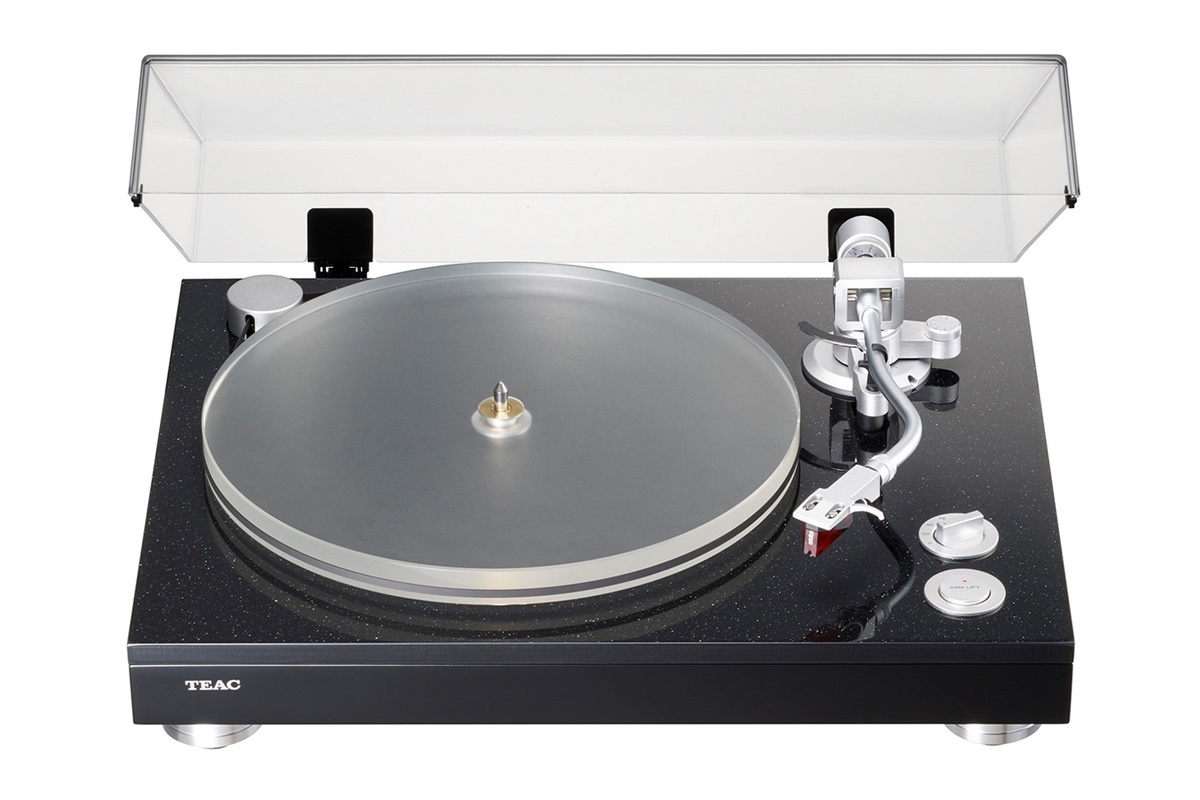

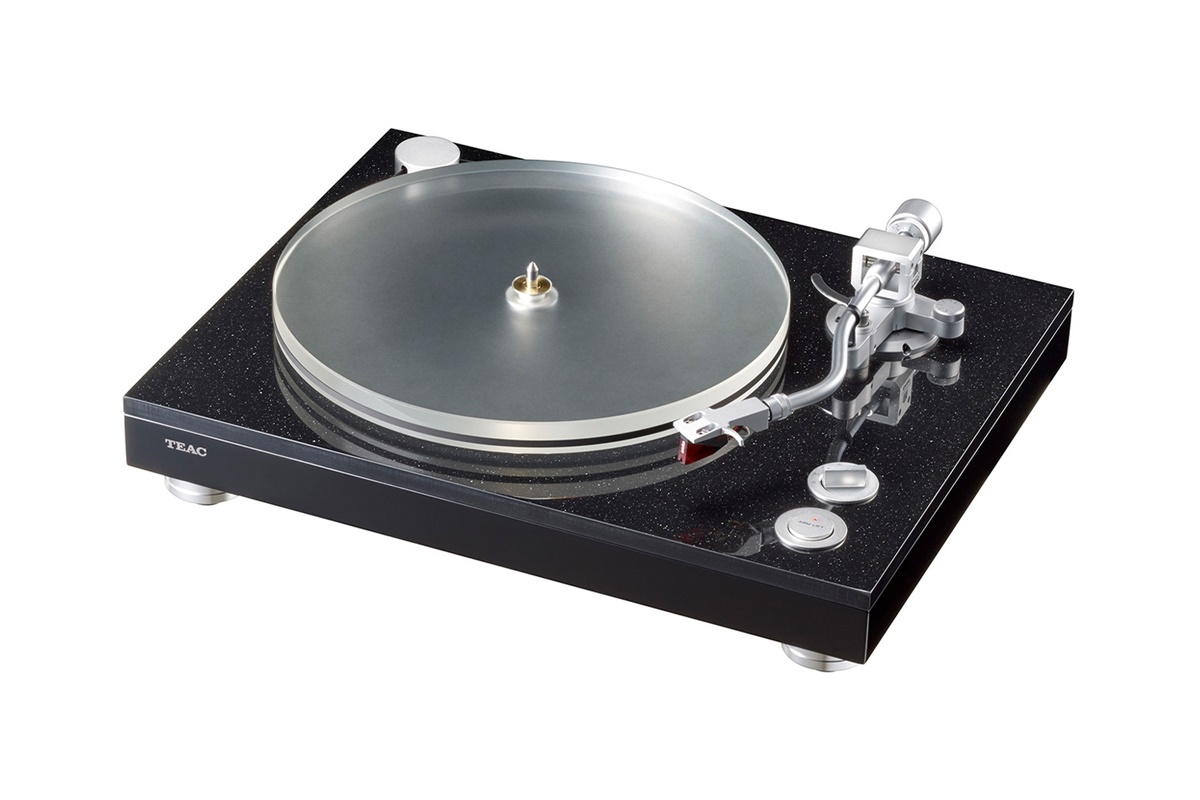

TEAC TN-5BB + (Ortofon 2M Red) - černá
Manuální a poloautomatický gramofon s řemínkovým převodem s DC motoru, s S shapovým raménkem s kuličkovým ložiskem, odnímatelnou přenoskou Ortofon 2M Red a více vrstvém šasi z MDF dřeva a syntetického mramoru.
Potřebujete poradit?
Volejte: +420 272 730 448

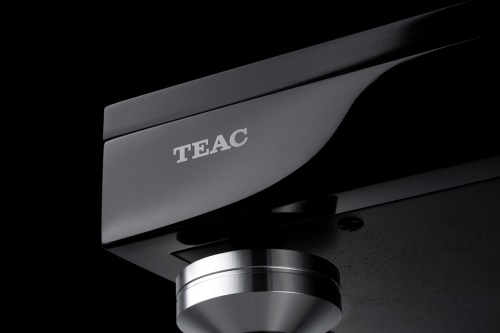

Dokonalé šasi
Šasi má vícevrstvou strukturu kombinující těžkou 36mm základní desku z MDF dřeva a 12mm syntetický mramor s vynikající tuhostí (celková hmotnost šasi je 8,8kg). Díky této vynikající tuhosti má gramofon velké potlačení vibrací a velkou odolnost proti zpětné vazbě. Rameno a talíř gramofonu jsou namontovány na horní desce ze syntetického mramoru, zatímco motor, který způsobuje vibrace, je namontován na základní desce MDF. Tyto oddělené struktury montáže využívají tyto materiály jako tlumiče, které se vzájemně izolují.
- Rychlosti otáčení 33 1/3, 45 a 78 ot./min.
- Staticky vyvážené rameno.

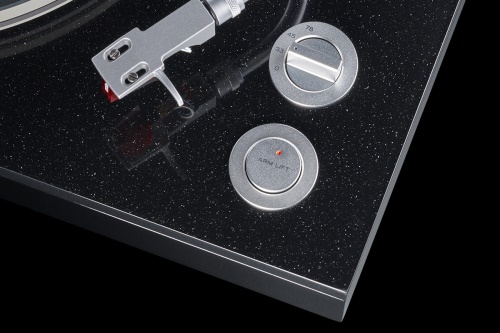

- Bezdotyková detekce/funkce automatického zvedání ramena.

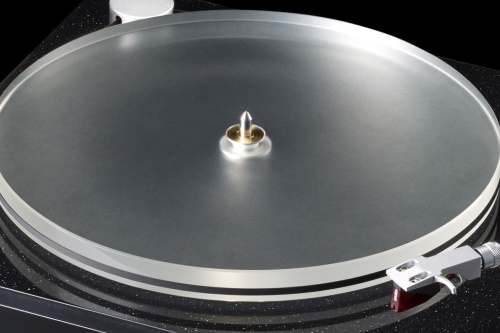

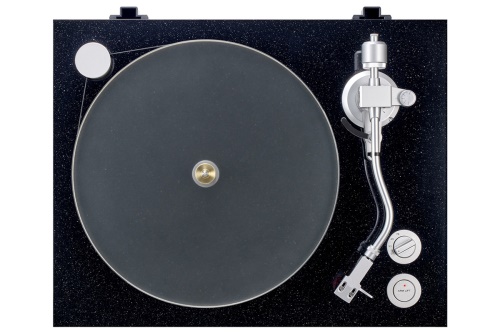

Talíř

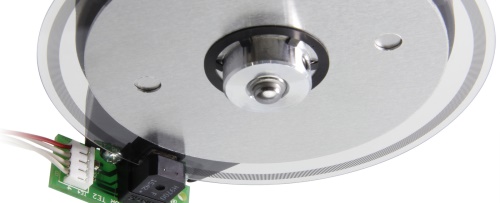

TN-5BB využívá metodu řemenového pohonu s plochým řemenem, který přenáší výkon stejnosměrného motoru na vnější obvod talíře. Optický senzor ve spodní části talíře detekuje rychlost otáčení talíře a mechanismus automatického nastavení rotace aplikuje servo na motor jako odpověď. Tento servosystém pro snímání rotace talíře (PRS3) dosahuje vysoké přesnosti otáčení, které by bylo obtížné dosáhnout s pouhou setrvačností a motorem. Tento gramofon s podporou tří rychlostí, 33-⅓, 45 a 78 ot./min. dokáže přehrávat staré desky i desky 78 ot./min s vysokou kvalitou zvuku. Na talíř je použit akrylát s výbornou nivelitou o tloušťce 20 mm, který dosahuje vysoké setrvačné hybnosti.

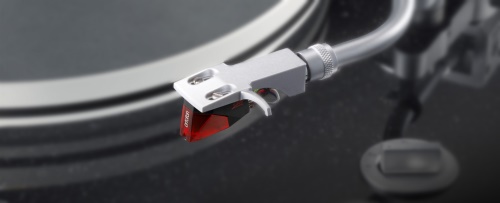

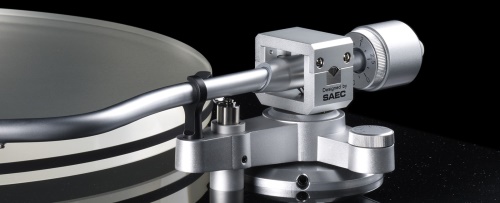

Raménko a přenoska
Na vývoji ramena spolupracovala firma TEAC s japonskou značkou SAEC. Díky tomu se vyvinulo citlivé rameno s nerezovým kuličkovým ložiskem, automatickým zvednutím ramena po přehrání desky a především perfektním designem. Z výroby je instalována MM přenoska Ortofon 2M Red.
Technické parametry
| Rychlost | 33, 1/3, 45, 78 |
| Princip pohonu | řemínkový |
| Motor | servo - řízený DC motor |
| Kolísání | <0,1 % |
| Talíř | 300 mm (12") akrylový |

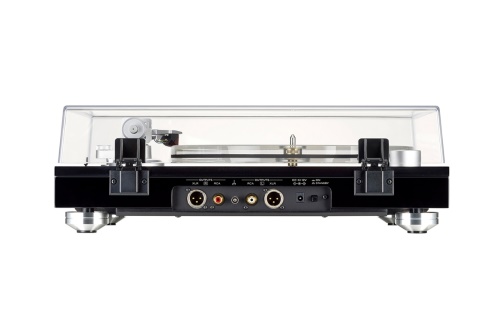

| Audio výstup |
RCA Cinch - přepínatelný Linka / Phono XLR |
| Raménko | S Shape (static balanced) |
| Efektivní délka / přesah | 223 mm / 18 mm |
|
Vertikální rozsah
nastavení ramena |
+ 6 mm |
| Hmotnost přenosky |
4 - 13 g 14 - 23 g vč. headshell |
| Přenoska | Ortofon 2M Red |
| Výstupní napětí | 5,5 mV Phono |
| Napájení | Externí adaptér 24 V DC / 1,5 A |
| Rozměry (š x v x h) |
450 x 148 x 351 mm (s krytem) 450 x 420 x 410 mm (otevřený kryt) |
| Příkon jmenovitý / st.by | 2 W / < 0,3 W |
| Hmotnost | 10,5 kg |
| Dodávané příslušenství |
Napájecí adaptér Protiprachový kryt s panty Audio kabel RCA Cinch Zemnící vodič Šablona pro kontrolu nastavení přenosky Imbusy pro seřízení 1,5 + 2,5 mm Návod |
| Barevné provedení | Perleťově černá / černá klavírní lesk |
Přenoska Ortofon 2 M RED
| Výstupní napětí (1000 Hz, 5cm / sec. ) | 5,5 mV |
| Tvar snímacího hrotu | Eliptický |
| Radius hrotu r / R | 8 / 18 µm |
| Frekvenční rozsah |
20 - 22.000 Hz (- 3 dB) 20 - 20.000 Hz (+ 3 / - 1 dB) |
| Nerovnováha kanálů 1 kHz | 1,5 dB |
| Separace kanálů 1 kHz | 22 dB |
| Separace kanálů 15 kHz | 15 dB |
| Snímavost na 315Hz | 70 µm |
| Poddajnost | 20 µm / mN |
| Rozsah přítlačné síly | 1,6 - 2,0 g (16 - 20 mN) |
| Snímací úhel | 20 ° |
| Vnitřní impedance, DC odpor | 1,3 kΩ |
| Vnitřní indukčnost | 700 mH |
| Doporučený přítlak na hrot | 1,8 g (18 mN) |
| Doporučený zatěžovací odpor | 47 kΩ |
| Doporučená zatěžovací kapacita | 150 - 300 pF |
| Hmotnost přenosky | 7,2 g |
